隔爆型一體化溫度變送器（以下簡稱溫度變送器）由溫度傳感器和信號轉換器組成、信號轉換器安裝在溫度傳感器的冷端接線盒內，把溫度傳感器檢測到的電壓、電阻信號直接轉換成4～20mA電流輸出。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、電站、輕工等部門，與調節器、記錄儀表、計算機等配套使用，組成各種測量控制系統。

該溫度變送器按溫度傳感器不同，分為熱電偶和熱電阻兩種系列，在每種系列中，根據使用場合的的不同分為隔爆型和普通型，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示。用戶可根據使用場合和配套儀表的要求選擇適當?shù)囊?guī)格型號。

隔爆型溫度變送器經J儀器儀表防爆放心監督檢驗站測試合格，可在爆炸性氣體環境中使用。

二、主要特點

1. 二線制傳送。信號轉換器供電的兩根導線同時也傳送輸出信號。

2. 輸出恒流信號（4～20mA）?？垢蓴_能力強、遠傳性能好。

3. 信號轉換器用環氧樹脂封裝成模塊，具有抗震動、耐腐蝕、防潮濕等優點，可用于條件較差的場所。

4. 熱電偶的毫伏信號經信號轉換器直接轉換成4～20mA電流輸出、用普通電纜線傳送信號，可省去價格昂貴的補償導線。

5. 帶現場顯示的溫度變送器既輸出4～20mA的電流信號，又能在測溫現場讀到實測溫度，給操作人員帶來很大方便。

三、主要技術指標

供電電壓：13～30V，DC

負載電阻：0～850Ω

輸出信號：4～20mA

基本誤差：±0.2%?**?0.5%

顯示方式： 位液晶顯示

使用環境溫度：-20～70℃

環境溫度影響：0.25%/10℃

冷端補償誤差：0.5%/10℃

防爆標志：dⅡBT4

防護等J：IP54

四、型號及規格

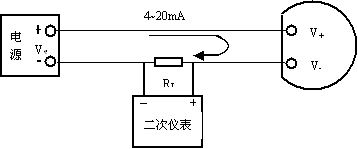

五、系統連接

一般電源電壓Ｖs選用24V，負載電阻RL選用250Ω，這樣當回路中通過4～20mA電流時，RL上的電壓降為1～5V。如果Ｖs和RL選用別的數值，那么RL值不能超過由公式RL =  計算得到的數值。

六、外形尺寸及安裝

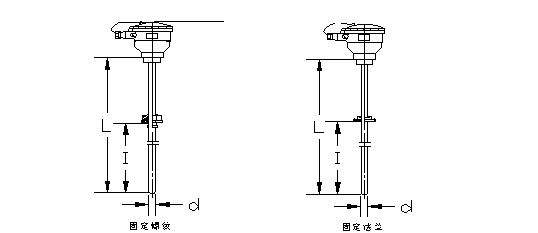

1. 普通型一體化溫度變送器（熱電偶、熱電阻）

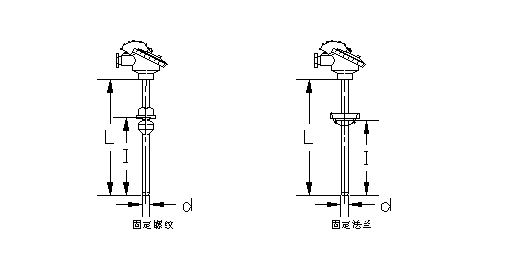

2. 隔爆型一體化溫度變送器（熱電偶、熱電阻）

七、防爆特性

1. 防爆標志：dIIBT4

2. 使用場所

可用于含有爆炸性氣體混合物的環境，且其爆炸等J不高于II類BJ（包括II類AJII類BJ），自燃溫度不低于T4（包括T1、T2、T3、T4）的場所。
